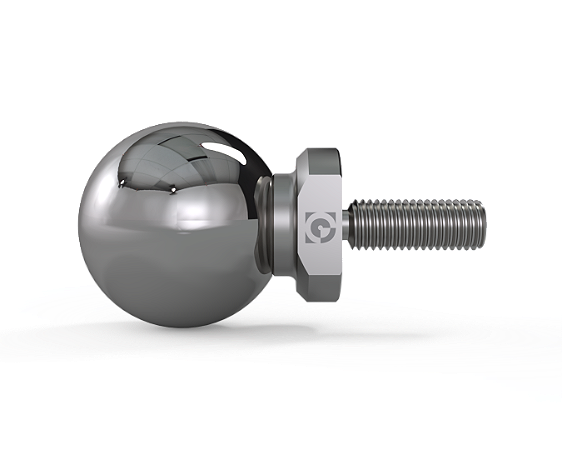

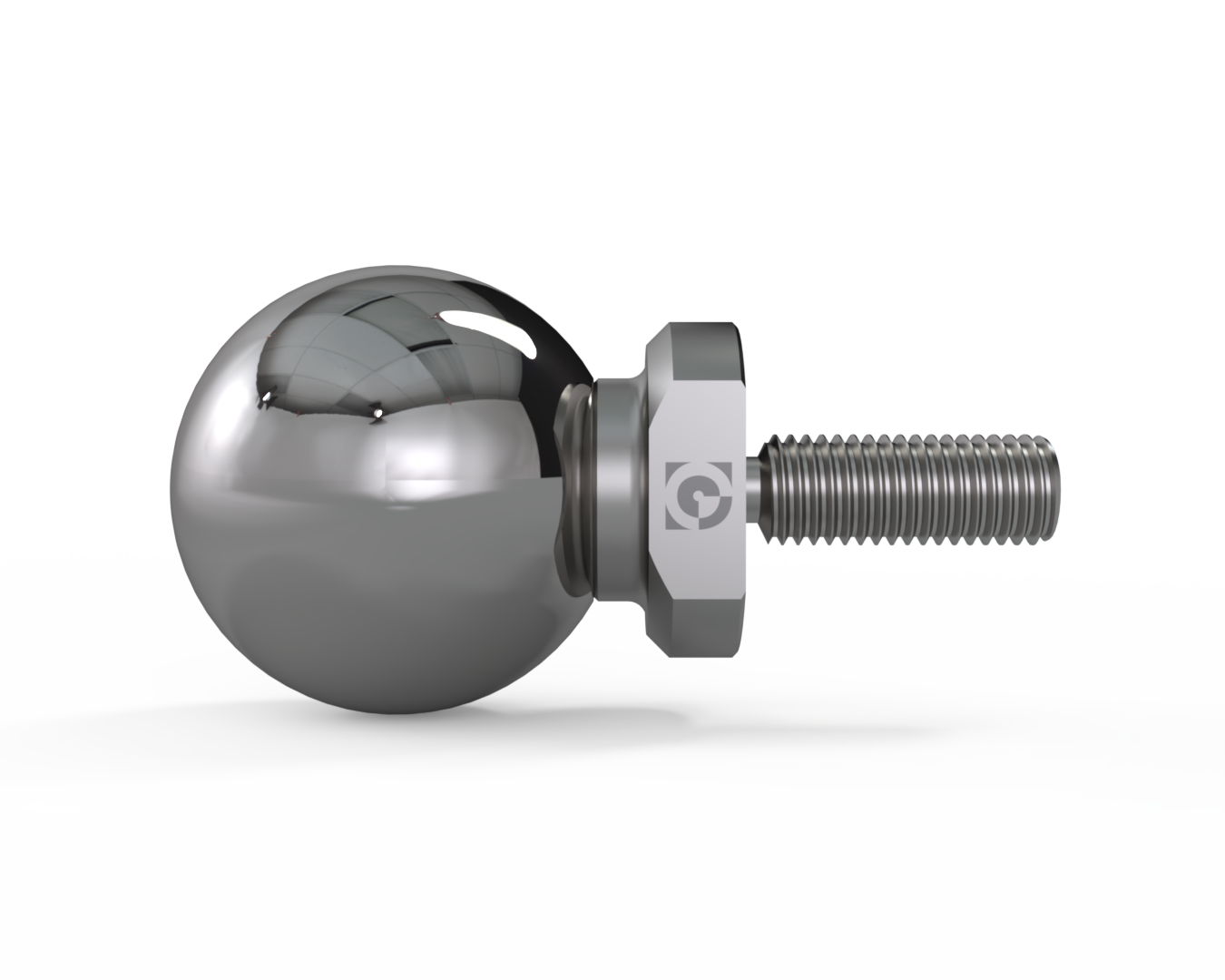

Esfera de Referência M5 Inox Ø20 mm – L39 mm (ER5-I1435)
A esfera de referência ER5-I1435 é um padrão de calibração de alta precisão desenvolvido para verificação e ajuste de sistemas de medição tridimensionais (CMM), máquinas de visão (VMM) e dispositivos ópticos. Produzida em aço inoxidável de alta resistência, oferece excelente estabilidade dimensional e durabilidade em ambientes industriais.
Características Técnicas
- Modelo: ER5-I1435
- Rosca de fixação: M5
- Diâmetro da esfera (SPH BALL): Ø20 mm
- Comprimento total: 39 mm
- Material: Aço inoxidável de precisão
- Acabamento superficial: Ra < 0,02 µm
- Precisão de esfericidade: ± 10 µm
- Fixação: haste roscada M5 com base usinada
- Tolerâncias geométricas: conforme desenho técnico Enterfix Probe
Aplicações
- Calibração e verificação de CMMs e VMMs
- Controle de repetibilidade e linearidade de sondas
- Ajuste de sistemas de medição por contato ou ópticos
- Ensaios de rastreabilidade e controle de qualidade metrológico
💡 Dica Enterfix: combine a esfera ER5-I1435 com suportes de calibração e pontas Probe para obter um sistema completo e rastreável de referência metrológica.
Certificação e Rastreabilidade
Todas as esferas de referência Enterfix podem ser fornecidas com certificado RBC/INMETRO, como opcional, assegurando rastreabilidade metrológica conforme normas ISO 9001 e ISO/IEC 17025.
Resumo Técnico
| Código | Rosca | Diâmetro da Esfera | Comprimento Total | Material |
|---|---|---|---|---|
| ESR-I0665 | M5 | Ø20 mm | 39 mm | Inox |
Produto desenvolvido pela Enterfix Sistemas e fabricado sob a marca Probe, referência nacional em padrões de calibração e soluções de metrologia industrial.
