Tipos de pontas de medição para máquinas tridimensionais
As pontas de medição (styli) são componentes essenciais nos sistemas de apalpamento de máquinas tridimensionais (CMM). A escolha correta do tipo, material e geometria da ponta impacta diretamente na precisão, repetitividade e vida útil do apalpador. Conheça todos os modelos disponíveis e seus parâmetros técnicos.
- 8 tiposDe ponta e acessório
no catálogo PROBE - Ø 0,3–10 mmFaixa de diâmetros
de esferas disponíveis - M2 a M5Roscas de fixação compatíveis
com apalpadores CMM - 4 materiaisDe haste: cerâmica, metal duro,
inox e fibra de carbono
O que é uma ponta de medição
Três peças, três funções
Durante o contato com a peça, o sensor gera o sinal que determina a posição geométrica em X, Y e Z. O que acontece nesse toque depende inteiramente de como a ponta foi construída.
- Blank: o corpo roscado que monta no cabeçote e define o assentamento.
- Haste: dá o comprimento e responde pela rigidez do conjunto sob a força de toque.
- Esfera: a superfície que encosta na peça e determina a qualidade da medição.
Apalpadores de toque capturam pontos individuais. Sensores de varredura capturam continuamente, com a ponta em contato permanente, acompanhando o movimento da máquina.
Tipos de ponta e quando usar cada um
Cada geometria de ponta é projetada para uma classe de aplicações específicas. A combinação entre o tipo de ponta, o material da haste e o diâmetro da esfera define a melhor solução para cada feature de medição.
Reta
O tipo mais comum na metrologia, por flexibilidade e ampla aplicação. Variedade de materiais tanto na esfera quanto no corpo, conforme a exigência de precisão e de durabilidade.
Estrela
Várias pontas num só conjunto, para máxima flexibilidade sem trocar de ferramenta no meio do ciclo. Típica em peças rotacionalmente simétricas com dentes, como engrenagens.
Disco
Uma seção de esfera, usada para medir recessos e sulcos em peças complexas. Eficaz na medição de ranhuras e superfícies internas.
Cilíndrica
Área de superfície maior que a dos demais tipos, ideal para captura confiável em peças de paredes finas. Distribui o contato de forma uniforme durante a medição.
Seca
Para medição de roscas, key-points e pontos de referência críticos. Permite inspeção precisa de picos e vales. Não é recomendada para uso em máquina de manufatura.
Extensão
Aumenta o alcance da medição em áreas de difícil acesso. Disponível em vários comprimentos, materiais e diâmetros, conforme o ambiente de medição.
Adaptador
Compatibiliza roscas diferentes. Com o adaptador certo, um apalpador de rosca M5 passa a usar pontas M2, sem precisar de outro apalpador.
Articulador
Para contato em ângulo ou em peças de geometria angular. Alcança pontos de difícil acesso sem comprometer a precisão, desde que o conjunto esteja bem fixado.

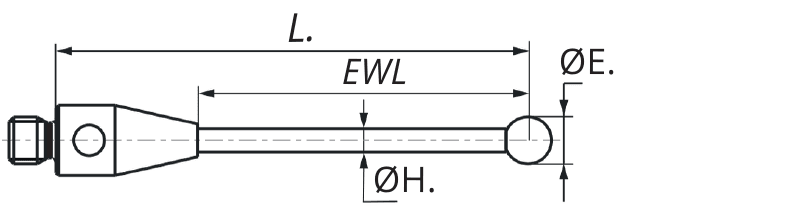

Parâmetros técnicos: legenda do catálogo
Todos os modelos do catálogo Enterfix são descritos pelos parâmetros abaixo. Compreender cada parâmetro é fundamental para especificar corretamente a ponta ideal para cada aplicação.
Comprimento total (L)
Comprimento total da ponta medido da face de apoio da rosca até o centro geométrico da esfera, expresso em milímetros. Exemplos: 10 mm / 20 mm / 30 mm / 50 mm / 75 mm / 100 mm.
Comprimento efetivo de trabalho (EWL)
Comprimento útil da haste disponível para entrar em cavidades e furos sem que o corpo do apalpador toque a peça. Sempre menor que L. O EWL é o parâmetro crítico para determinar se a ponta alcança a feature sem colisão.
Rosca de fixação
Rosca métrica para acoplamento ao apalpador ou módulo de extensão. Deve ser compatível com o apalpador instalado na CMM. Valores disponíveis: M2, M3, M4, M5.
Material da haste
Material construtivo da haste, que influencia rigidez, peso, expansão térmica e susceptibilidade magnética. Códigos: CE (cerâmica), MD (metal duro), Inox (aço inoxidável), FC (fibra de carbono).
Diâmetro da esfera (Ø esfera)
Diâmetro nominal da esfera de contato. Impacta diretamente o acesso a features internas e a força de contato distribuída sobre a superfície. Esferas menores acessam features mais estreitas; esferas maiores oferecem maior estabilidade de contato. Faixa disponível: 0,3 mm até 10 mm, em incrementos padrão de 0,5 mm e 1 mm.
Roscas de fixação e compatibilidade
A rosca de fixação conecta a ponta ao apalpador ou ao módulo de extensão. Abaixo, a relação entre as roscas disponíveis e os apalpadores mais comuns do mercado.
Rosca M2
- Diâmetro nominal: 2 mm
- Apalpadores compatíveis: Renishaw TP2, TP6, TP20 (módulo M2), Zeiss VAST Nano
- Aplicação típica: pontas micro, diâmetros de esfera ≤ 1 mm, furos muito pequenos
Rosca M3
- Diâmetro nominal: 3 mm
- Apalpadores compatíveis: Renishaw TP20, TP200, SP25, Hexagon HP-S, Mitutoyo
- Aplicação típica: pontas padrão para uso geral; a rosca mais comum no mercado CMM
Rosca M4
- Diâmetro nominal: 4 mm
- Apalpadores compatíveis: Renishaw TP6, TP7M, Marposs P7, DEA (Hexagon), apalpadores legados
- Aplicação típica: pontas para hastes mais longas e pesadas, furos de grande profundidade
Rosca M5
- Diâmetro nominal: 5 mm
- Apalpadores compatíveis: Renishaw TP1, TP2 (versões antigas), Leitz LSP, apalpadores de grande porte
- Aplicação típica: pontas robustas, hastes longas > 100 mm, medição de grandes estruturas
Materiais de haste
O material da haste influencia rigidez, peso, expansão térmica e comportamento magnético. Cada material tem uma classe de aplicação preferencial.
CE · Cerâmica (Al₂O₃)
Alta rigidez, baixa expansão térmica e não magnética. É o material padrão para uso geral em CMM, proporcionando excelente relação rigidez/peso e estabilidade dimensional em ambientes com variação de temperatura.
MD · Metal duro (WC-Co)
Extremamente rígida, indicada para pontas curtas que exigem máxima rigidez lateral, como pontas estrela e pontas em L com braço curto. Susceptível ao magnetismo; evitar em peças ferromagnéticas que possam atrair a haste.
Inox · Aço inoxidável (AISI 303)
Versátil e resistente à corrosão. Maior expansão térmica que a cerâmica: usar em ambientes climatizados (20 °C ± 1 °C). Boa usinabilidade, disponível em uma ampla gama de comprimentos. Indicada quando o custo é o fator principal.
FC · Fibra de carbono (CFRP)
Levíssima e com baixíssima expansão térmica. Essencial para pontas longas (> 50 mm) onde o peso da haste aumentaria o erro de deflexão dinâmica. Não magnética. Frágil sob impacto lateral: evitar colisões.
Atenção à temperatura: para pontas de aço inoxidável, recomenda-se que a peça e a CMM estejam a 20 °C ± 1 °C por pelo menos 4 horas antes da medição, conforme ISO 1 e ASME B89.6.2.

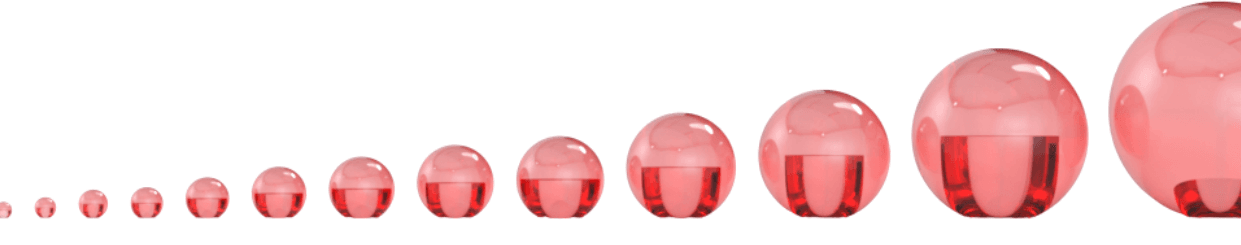

Esferas de contato: diâmetros e aplicações
O diâmetro da esfera determina o acesso mínimo a furos e cavidades e influencia a força de contato distribuída sobre a superfície. Veja as faixas de diâmetro e suas aplicações típicas.
Ø 0,3 – 0,5 mm
- Faixa de uso: micro
- Aplicação típica: furos muito pequenos, microgeometria, relógios e eletrônica de precisão
- Observação: exige CMM com baixíssima força de trigger (< 0,01 N). Haste M2.
Ø 0,5 – 1,0 mm
- Faixa de uso: pequeno
- Aplicação típica: furos de Ø < 3 mm, roscas M3–M6, features de precisão em moldes
- Observação: haste CE ou MD. Cuidado com deflexão em comprimentos > 20 mm.
Ø 1,0 – 3,0 mm
- Faixa de uso: padrão
- Aplicação típica: uso geral: furos, planos, cilindros, cones, rasgos. A faixa mais utilizada em CMM de produção.
- Observação: maior disponibilidade de modelos. Rosca M3 padrão.
Ø 3,0 – 6,0 mm
- Faixa de uso: médio
- Aplicação típica: planos grandes, esferas de referência, medição de peças brutas ou fundidas
- Observação: boa estabilidade de contato. Menor sensibilidade a superfícies rugosas.
Ø 6,0 – 10,0 mm
- Faixa de uso: grande
- Aplicação típica: peças de grande porte, medição de planos em fundidos e forjados, referências de calibração
- Observação: rosca M4 ou M5. Peso elevado: verificar capacidade de carga do apalpador.
Regra geral: utilize a maior esfera que caiba na feature a medir. Esferas maiores são menos sensíveis à rugosidade da superfície, ao erro de forma local e ao alinhamento, melhorando a repetitividade da medição.
Como selecionar a ponta correta
Siga o roteiro abaixo para definir o tipo, comprimento e material mais adequados para cada aplicação de medição.
1. Defina a geometria pelo tipo de acesso
- Acesso direto pelo topo: ponta reta, primeira opção para qualquer setup
- Contato em ângulo ou geometria angular: articulador
- Múltiplas direções sem troca: ponta estrela
- Recessos, sulcos e ranhuras: ponta disco
- Peças de paredes finas: ponta cilíndrica
- Roscas e pontos de referência: ponta seca
- Áreas de difícil acesso: extensão; rosca diferente da do apalpador: adaptador
2. Defina o diâmetro da esfera
- Use a maior esfera que caiba no menor furo ou cavidade a medir
- Para furos: Ø esfera ≤ 0,8 × Ø furo (deixar folga para não tocar a parede lateral)
- Para EWL longo: prefira esfera maior (melhor estabilidade dinâmica)
3. Escolha o comprimento (L e EWL)
- EWL deve ser > profundidade máxima da feature + 2 mm de folga de segurança
- Quanto mais curto, mais rígido: use o menor comprimento que alcance a feature
- Para pontas longas (> 50 mm), opte por haste de fibra de carbono ou cerâmica
4. Escolha o material da haste
- CE (cerâmica): 1ª opção para uso geral em CMM; baixa expansão, não magnética
- MD (metal duro): pontas curtas que exigem máxima rigidez (estrela, L curto)
- FC (fibra de carbono): pontas longas (> 50 mm) para minimizar deflexão e peso
- Inox: quando o custo é prioritário e o ambiente é estável em temperatura
