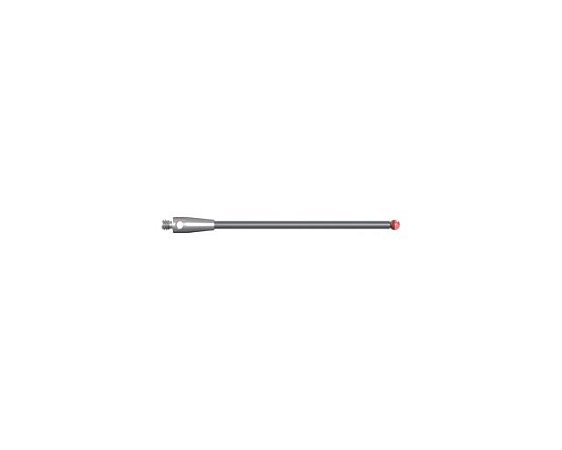

PONTA DE MEDIÇÃO MD M2 - Ø. 2,0 MM X L. 40,0 MM - EWL. 32,5 MM
-
- 1x de R$ 634,91 sem juros
- 2x de R$ 317,45 sem juros
- 3x de R$ 211,63 sem juros
- 4x de R$ 176,89
- 5x de R$ 144,24
- 6x de R$ 122,57
- 7x de R$ 107,17
- 8x de R$ 95,70
- 9x de R$ 86,84
- 10x de R$ 79,83
- 11x de R$ 74,16
- 12x de R$ 69,49
-
R$ 590,47
-
R$ 612,69
Código: PM2-D0211
Pontas de Medição
Ponta de medição em Metal Duro (Carbeto de Tungstênio), ideal para CMMs e apalpadores em ambiente estável. Alta resistência à deflexão e compatível com todos os modelos de apalpadores. Para este modelo, a esfera é Ø 2,0 mm e o comprimento é 40,0 mm.
Modelo compatível com diversas marcas de apalpadores. Consulte variações de material, rosca e comprimento conforme aplicação.
Especificações do modelo
| Haste | Metal Duro |
|---|---|
| Rosca | M2 |
| Diâmetro da esfera (ØE) | Ø 2,0 mm |
| Comprimento total (L) | L 40,0 mm |
| EWL (Comprimento efetivo) | EWL 32,5 mm |
Referências cruzadas
| Renishaw | A-5003-0037 |
|---|---|
| Hexagon | 3969282 |
| ITP | TH M2 020 03 041 |
| Q-Mark | TM2-2041 |
| ZEISS | — |
Demonstração ilustrativa (não em escala).
Como ler o desenho técnico
- ØE (D) — Diâmetro da Esfera [mm]. Define a área de contato e o acesso a geometrias pequenas.
- L — Comprimento Total [mm]. Do blank ao topo da esfera; afeta rigidez e alcance.
- EWL — Comprimento Efetivo [mm]. Trecho utilizável entre a face do corpo/blank e o centro efetivo de medição.
Outras nomenclaturas
- ØH1 / ØH2 — Diâmetros da haste (estágios) [mm].
- ØB — Diâmetro do blank (corpo) [mm].
- P — Peso aproximado [g].
- QTD — Quantidade (embalagem).
As siglas seguem o padrão do nosso catálogo técnico.
Materiais e códigos
| Código | Material | Aplicação típica |
|---|---|---|
| R | Esfera em Rubi | Uso geral; atenção a buildup em alumínio. |
| MD | Metal Duro (Carbeto) | Alta rigidez para hastes finas/longas. |
| CE | Cerâmica | Pontas longas/disco e superfícies ásperas. |
| FC | Fibra de Carbono | Baixa massa com boa rigidez. |
| INOX | Aço Inoxidável | Corpos/blank robustos. |
| TIT | Titânio | Bom equilíbrio massa/rigidez. |
| AL | Alumínio | Corpos leves para reduzir massa total. |
Escolha considerando rigidez, massa e interação com o material da peça.
Boas práticas de seleção
- Use a menor EWL possível que ainda alcance a geometria.
- Para paredes finas ou ranhuras, avalie esferas menores (D) ou formatos alternativos (cilíndricas, disco).
- Ao medir alumínio, monitore depósitos com rubi; considere alternativas (ex.: nitreto de silício ou diamante).
- Equilibre L: comprimentos excessivos amplificam deflexão e erro.
Resumo da nomenclatura (catálogo)
| L. | Length = Comprimento [mm] |
|---|---|
| ØE. | Diâmetro da Esfera [mm] (D) |
| ØH1. / ØH2. | Diâmetro 1 / 2 da Haste [mm] |
| ØB. | Diâmetro do Blank [mm] |
| EWL | Comprimento Efetivo de Trabalho [mm] |
| P | Peso [g] |
| QTD | Quantidade [un] |
Ilustrações meramente ilustrativas; não estão em escala.
Disponibilidades
Esferas de Ø 1,0 mm a Ø 8,0 mm. Comprimentos em Metal Duro de 10,0 / 20,0 / 30,0 mm (e outros sob consulta). Modelos em Aço Inox, Metal Duro e Cerâmica. Roscas de M2 a M5.
Somos fabricantes nacionais — todos os impostos inclusos*
*Todos os impostos inclusos.
