TrackProbe – Sistema de Sondagem 3D Rastreada | Enterfix

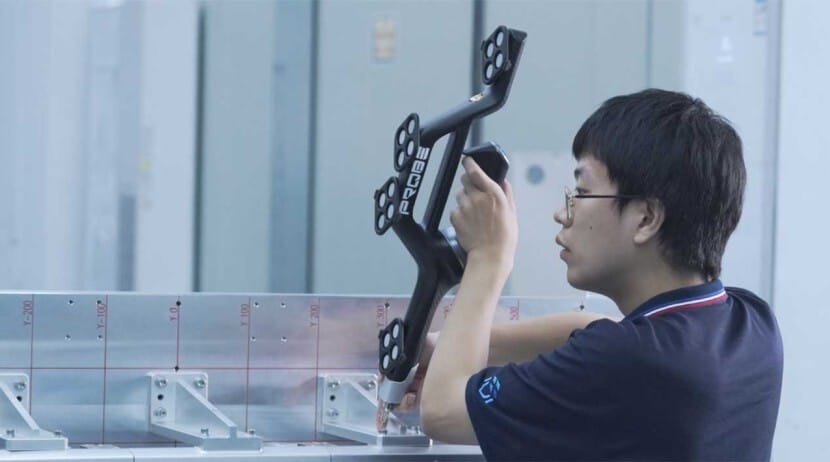

O TrackProbe combina rastreamento ótico 6DOF com sondagem tátil de alta precisão — permitindo medir qualquer feature geométrica, inclusive furos profundos, cavidades e superfícies internas inacessíveis ao escaneamento convencional.
Funcionando como um CMM sem fio e sem mesa fixa, o TrackProbe pode ser utilizado diretamente no chão de fábrica, em peças de grande porte ou em aplicações in-situ — substituindo as limitações dos bancos de medição tradicionais com total flexibilidade e mobilidade.
Precisão Submilimétrica
Metrologia tátil com repetibilidade de 0,005 mm — resultados confiáveis mesmo em features críticas e de difícil acesso.
Rastreamento Completo
A posição e orientação da sonda são rastreadas em 6 eixos simultaneamente — qualquer geometria, qualquer ângulo de abordagem.
Mobilidade Sem Fios
Sem cabos conectados à base — o operador move a sonda livremente por toda a extensão da peça, sem restrições de alcance.

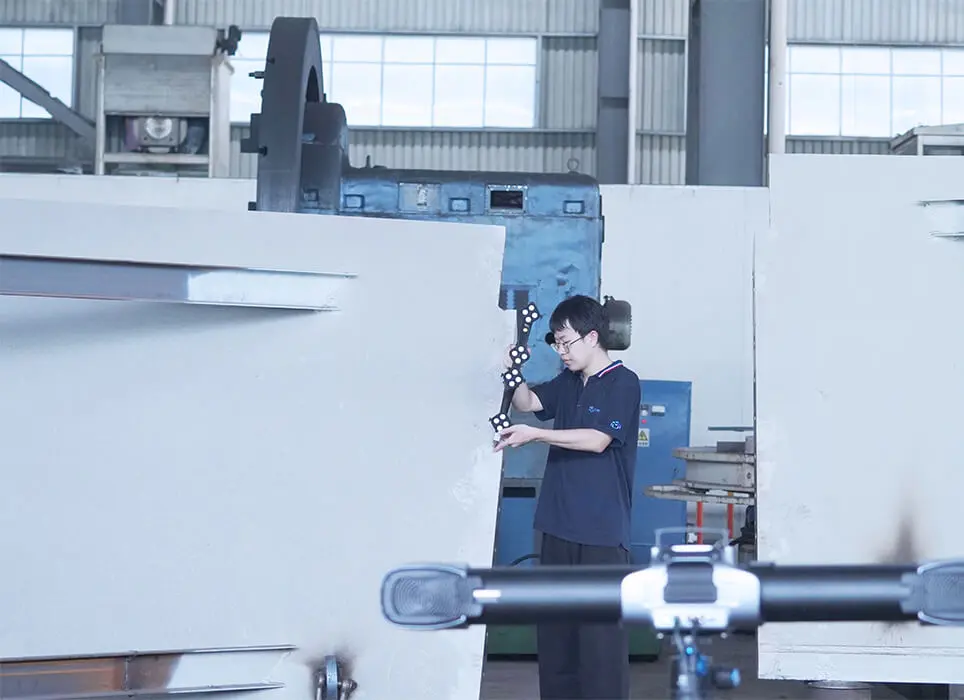

Metrologia In-Situ
Leva a medição até a peça — ferramentas em campo, grandes estruturas e peças em produção, sem transportar para uma sala de metrologia.

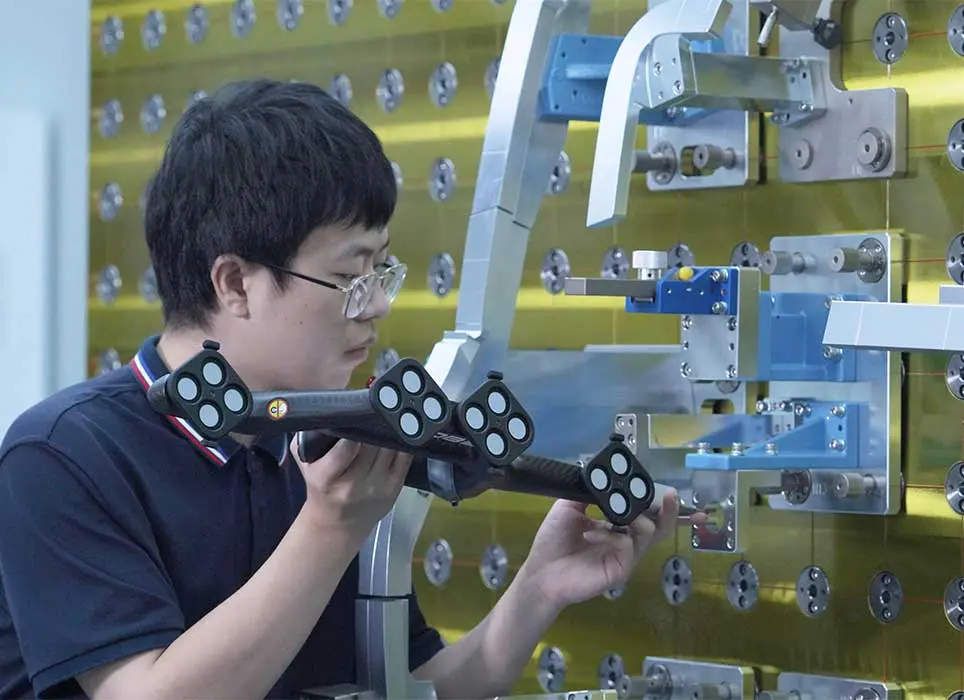

Escaneamento e Sondagem na Mesma Plataforma

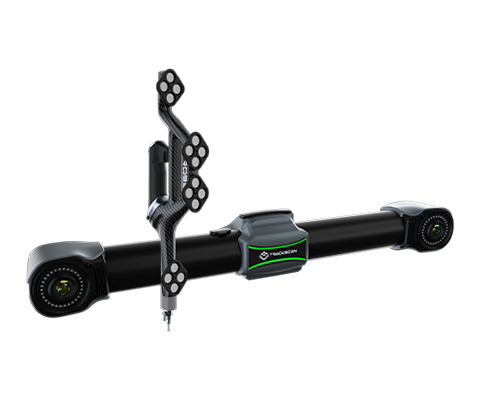

O TrackProbe opera em conjunto com o sistema de rastreamento ótico TrackScan — os mesmos marcadores, o mesmo tracker, a mesma sessão de medição. Escaneia a geometria geral com o scanner 3D e vai além com a sonda para medir furos, rasgos, chanfros e cavidades inacessíveis ao laser.
- Combine escaneamento de superfície com sondagem de features internas
- Mesmos marcadores retroreflexivos para scanner e sonda
- Sem necessidade de re-referenciar entre modos
- Dados integrados em um único sistema de coordenadas

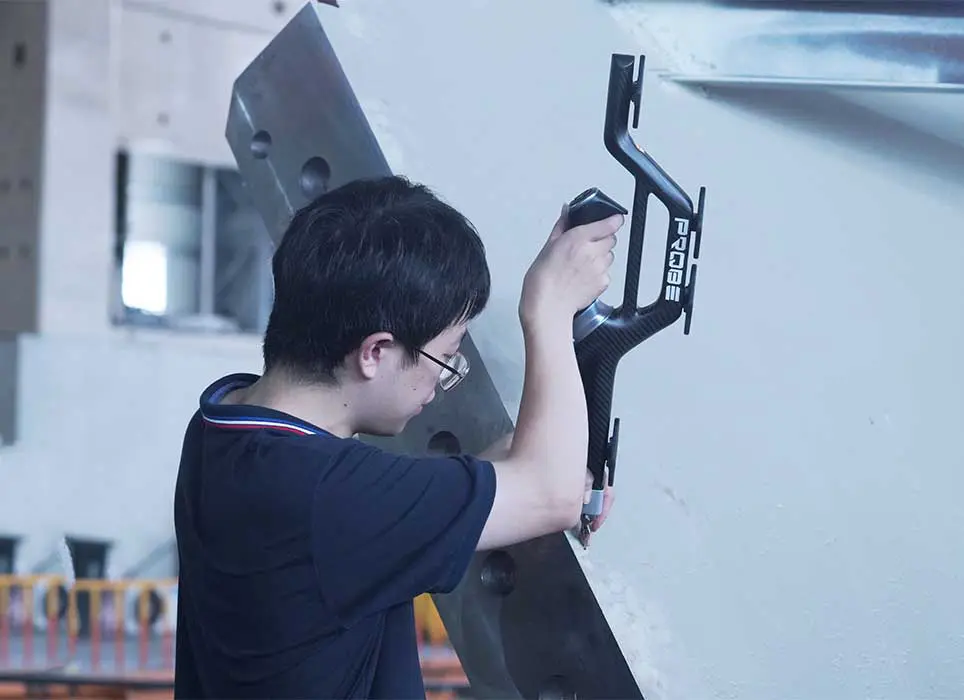

Acesso Total a Geometrias Complexas
Furos profundos, cavidades internas, rosqueados, chanfros e superfícies com obstruções são desafios para qualquer scanner 3D. O TrackProbe elimina essas limitações ao acessar fisicamente cada feature — registrando coordenadas precisas onde a câmera não chega.
- Medição de furos com diâmetros a partir de 0,5 mm
- Profundidade sem limitação de acesso óptico
- Sondas esféricas, cilíndricas, disco e ponta em estrela
- Compensação automática de deflexão da haste
Substituição do CMM Convencional
Máquinas de Medição por Coordenadas (CMMs) tradicionais exigem laboratório climatizado, fixação rígida da peça e longos tempos de setup. O TrackProbe entrega a mesma precisão tátil diretamente no chão de fábrica — sem mesa de granito, sem clima controlado, sem limitação de tamanho de peça.
- Medição in-situ — a sonda vai até a peça, não o contrário

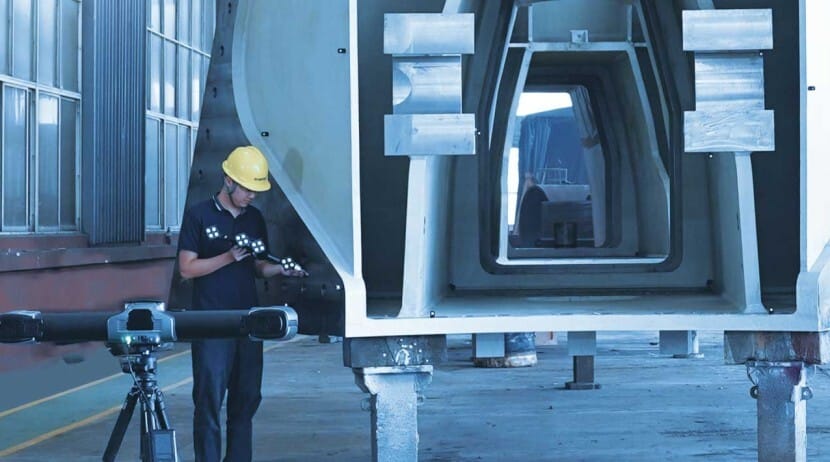

- Peças de grande porte sem limite de volume de trabalho da CMM
- Redução de tempo de ciclo de inspeção
- ROI comprovado frente ao investimento em CMM de grande porte

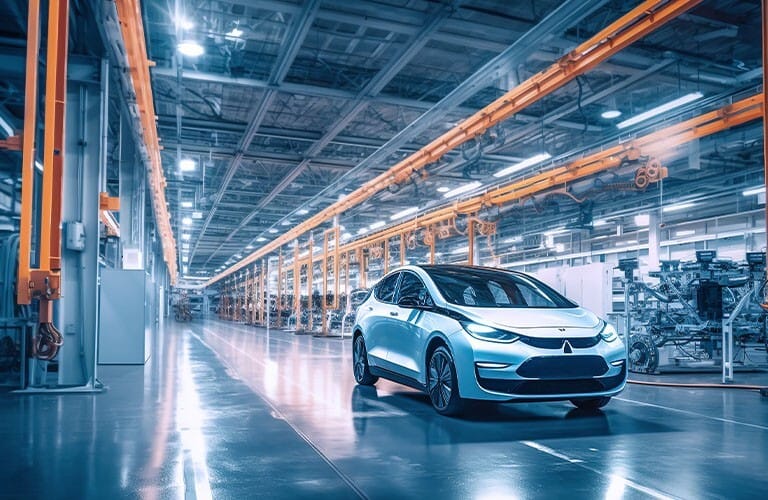

Precisão metrológica onde você precisar — chão de fábrica, campo ou linha de montagem. Medição rastreada sem limitações físicas.

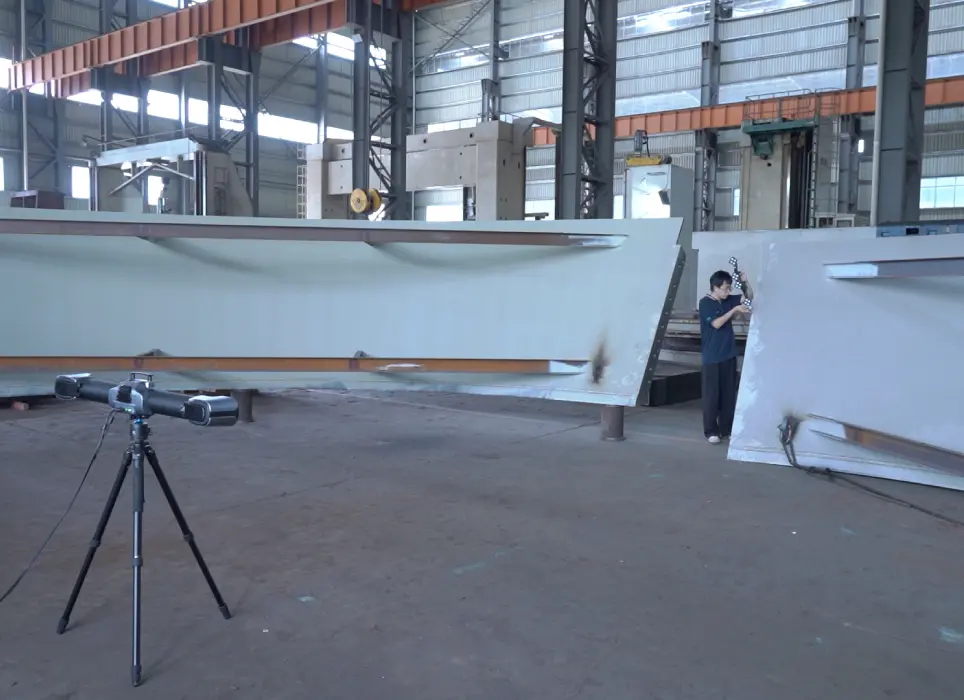

Calibração Automática da Ponta
O sistema detecta automaticamente a geometria e o desvio da ponta de sondagem ativa — sem procedimentos manuais demorados entre trocas de sonda. A compensação dinâmica de deflexão corrige em tempo real o desvio da haste, garantindo que cada ponto coletado seja absolutamente preciso independentemente do ângulo de medição.
- Detecção automática da ponta ativa
- Compensação de deflexão via modelo FEA em tempo real
- Calibração rápida sem interrupção do processo
- Certificação ISO 10360 e VDI 2617
Integração com o Ecossistema SCANOLOGY
O TrackProbe foi projetado para trabalhar em perfeita harmonia com os sistemas de rastreamento ópticos da SCANOLOGY — usando os mesmos marcadores retrorreflexivos e o mesmo software DefinSight para uma experiência de medição unificada.
- TrackScan-Sharp — rastreamento de grande volume
- NimbleTrack-C / E Gen2 — rastreamento compacto
- M-Track — rastreamento portátil em campo
- Dados de sondagem e escaneamento no mesmo arquivo
Compatibilidade com Software de Metrologia
Os dados coletados pelo TrackProbe são compatíveis com os principais softwares de metrologia industriais — permitindo integração total com workflows já existentes sem mudanças de plataforma.
- DefinSight — software nativo SCANOLOGY
- PolyWorks Inspector — análise e GD&T completos
- Geomagic Control X — comparação CAD
- Exportação para IGES, STEP, ASCII, CSV
| Parâmetro | Especificação |
|---|---|
| Categoria | Sistema de Sondagem 3D Rastreada (3D Probing System) |
| Repetibilidade de Medição | ±0,005 mm |
| Precisão de Medição (sistema) | Depende do sistema de rastreamento utilizado (TrackScan-Sharp, NimbleTrack, M-Track) |
| Taxa de Aquisição | 1.000 pontos/segundo |
| Rastreamento da Sonda | 6DOF (6 graus de liberdade) em tempo real |
| Tipos de Sonda | Esférica, cilíndrica, disco, estrela |
| Diâmetros de Sonda | 0,5 mm – 20 mm |
| Força de Sondagem | 0,1 – 2,0 N (ajustável conforme aplicação) |
| Compensação de Deflexão | Automática via modelo FEA em tempo real |
| Calibração de Ponta | Automática — detecção e calibração ao inserir a sonda |
| Operação | Sem fio (Wireless) — sem cabo entre sonda e tracker |
| Volume de Trabalho | Definido pelo sistema de rastreamento integrado |
| Compatibilidade | TrackScan-Sharp, NimbleTrack Gen2, M-Track e demais sistemas SCANOLOGY |
| Software | DefinSight, PolyWorks Inspector, Geomagic Control X |
| Análise | GD&T, mapa colorido de desvio, relatório CAD vs. real, ISO 10360 / VDI 2617 |
| Certificação | ISO 10360, VDI 2617 |
Leve a Precisão da Metrologia Tátil para o Chão de Fábrica
Fale com nossos especialistas em metrologia 3D e descubra como o TrackProbe pode substituir ou complementar sua CMM, com total liberdade de movimento, precisão certificada e integração perfeita ao ecossistema SCANOLOGY.
